A ESTRELA POLAR
Caderno Latitudes e Longitudes
Mas vamos agora olhar para mais longe no Universo!
No hemisfério Norte, se olharmos para o céu durante a noite, a intervalos espaçados, vemos que as estrelas se movem lentamente em torno da Estrela Polar. No hemisfério Sul, as estrelas movem-se todas em torno de uma região muito escura, que se designa por Saco de Carvão.
A Estrela Polar indica sempre a direcção do norte e só é visível no hemisfério Norte. O Saco de Carvão está na direcção do sul e só é visível do hemisfério Sul.
O que pensas?
Em que sentido roda a Terra em torno do seu eixo norte-sul?
Porque é que vemos as estrelas a moverem-se no céu em torno da Estrela Polar?
Observação
As constelações são grupos de estrelas que formam figuras imaginárias que mantêm aparentemente a mesma posição umas em relação às outras. A Estrela Polar é uma das estrelas da cauda da constelação da Ursa Menor.
No céu de Portugal podes encontrar a Ursa Maior, a Cassiopeia e a Ursa Menor, entre outras. Se observares o céu a partir de um sítio escuro poderás vê-las facilmente. A mais difícil de encontrar é a Ursa Menor pois a luz das suas estrelas é mais fraca. Começa por encontrar a Ursa Maior e a Cassiopeia. Em seguida, tenta encontrar a Ursa Menor, sabendo que a posição relativa das três constelações aparece como na figura. Se tiveres o teu nocturlábio contigo, podes medir a hora.
Se voltares a olhar para estas constelações uma hora mais tarde, verás que elas rodaram em torno da Estrela Polar. Agora, podes medir a hora outra vez com o teu nocturlábio e verás que de facto passou uma hora.
COMO VIAJAR NA TERRA SEM NOS PERDERMOS. LATITUDE E LONGITUDE
Caderno Latitudes e Longitudes

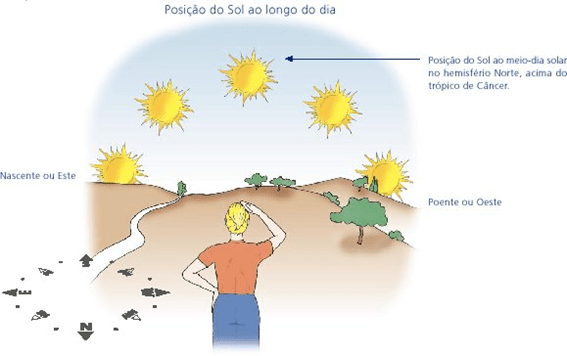

Olhando para o horizonte, sabendo a direcção do nascer e do pôr do Sol é possível saber em que direcção caminhamos. Para voltar para trás basta dar meia volta e seguir na direcção contrária.
Quando andamos em terra, isto é simples. Basta fixar um ou vários pormenores no horizonte e fazer o caminho inverso, mudando os pontos de referência da direita para a esquerda e da esquerda para a direita.
Claro está que se tiveres uma bússola podes saber a direcção do norte e do sul, e dos outros pontos cardeais.
Mas também é possível orientarmo-nos sem bússola, pois, por exemplo, em Portugal, o Sol do meio-dia solar indica-nos sempre o sul.
Orientarmo-nos de noite, no deserto ou no mar é mais difícil, pois não vemos pontos de referência no horizonte.
No hemisfério Norte, a Estrela Polar, visível à noite, indica-nos sempre a direcção do norte. Isto é, quando nos viramos para a Estrela Polar, o Sol vai nascer sempre à nossa direita e pôr-se à nossa esquerda.
Quem habite em Cabo Verde, que fica entre o trópico de Câncer e o equador, continua a ver a Estrela Polar para norte. Mas, dependendo da estação do ano, o Sol do meio-dia pode estar para norte ou para sul do sítio onde estamos.
Se fizermos uma viagem ao hemisfério Sul da Terra, como fizeram os navegadores portugueses a partir do século XV, já não vemos a Estrela Polar. Mas, o Saco de Carvão, indica-nos sempre a direcção do sul.
Actividade
Localiza Cabo Verde no globo terrestre. Porque é que os habitantes de Cabo Verde vêm umas vezes o Sol do meio-dia a norte e outras vezes a sul?
Encontra no globo terrestre o equador e o eixo norte-sul. Ilumina com um candeeiro o globo terrestre e inclina ligeiramente o eixo norte-sul para a luz de maneira a que a região em torno do Pólo Norte, delimitada pelo círculo polar Árctico, fique iluminada. Coloca um lápis encostado ao globo e fá-lo andar sobre o balão, na vertical.
Como vês, existe um ponto em que o lápis não tem sombra. Procura agora o trópico de Câncer no globo e coloca aí o lápis. Inclina o eixo norte-sul de modo a que não exista sombra quando o lápis está sobre o trópico de Câncer. O eixo do teu balão está agora inclinado 23º e 30 minutos em relação à vertical. Para quem esteja no ponto da Terra onde o lápis encontra o globo e veja o Sol na posição do candeeiro é meio-dia do dia 21 de Junho!
Se andares com o lápis para norte, a sua sombra indica a direcção do norte, estando o Sol para sul. Se andares com o lápis para sul, a sua sombra indica a direcção do sul, porque o Sol do meio-dia está para norte.
Mas se a inclinação do eixo do globo terrestre for no sentido contrário, de modo a ser Inverno no hemisfério Norte, a sombra do lápis ainda indica o norte, em Cabo Verde e em Lisboa.
Assim, quem veja o Sol do meio-dia para norte ou para sul, em diferentes épocas do ano, habita entre o trópico de Câncer e o trópico de Capricórnio.
A resposta à nossa pergunta é simples: como o eixo norte-sul da Terra está inclinado em relação ao plano da órbita da Terra, no primeiro dia do Verão, a sul do trópico de Câncer, o Sol do meio-dia aponta para norte. Mas no Outono, entre o equador e o trópico de Câncer, o Sol do meio-dia aponta para Sul.
É possível determinar a hora do meio-dia solar usando apenas a sombra de um pau. Para isso, perto do meio-dia do teu relógio, coloca um pau na vertical e vai marcando com um giz a extremidade da sombra do pau e anota a hora. A hora em que a sombra é menor é a hora do meio-dia solar. Por outro lado, a direcção da sombra do Sol ao meio-dia indica precisamente a direcção do Norte geográfico. Assim, podes realizar a tua experiência alinhando o relógio de Sol pela sombra, não sendo necessário recorrer à bússola. Podes, por exemplo, determinar a direcção do eixo Norte-Sul num dia e medir a latitude no dia seguinte.
Foi a observação da regularidade do movimento da Terra em volta do Sol que permitiu aos astrónomos e geógrafos encontrar métodos práticos para determinar a nossa posição sobre a Terra.

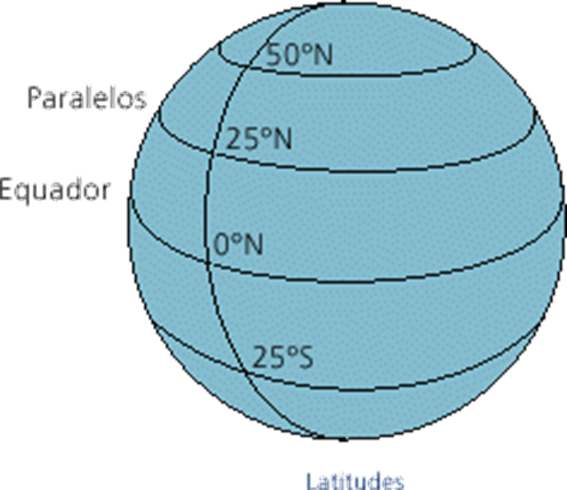

Os pontos mais a norte e mais a sul do equador são referenciados ao longo de linhas circulares paralelas desenhadas sobre a Terra. Essas linhas são os paralelos e a sua posição é medida em graus: o equador é a linha de zero graus, o Pólo Norte está a 90º N em relação ao equador, e o Pólo Sul a 90º S em relação ao equador. A medida da posição norte-sul chama-se latitude.

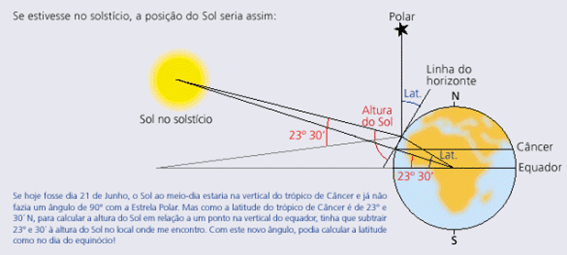

A latitude do trópico de Câncer é de 23 graus e 30 minutos, precisamente igual à inclinação do eixo da Terra em relação ao plano da sua órbita em torno do Sol!

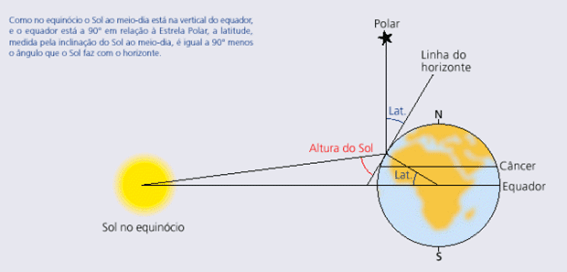

Para determinar a latitude de um lugar durante o dia, é necessário saber, para além do ângulo que o Sol ao meio do dia faz com o horizonte, a data e a nossa posição aproximada sobre a Terra: é preciso saber se estamos no hemisfério Norte ou no hemisfério Sul e qual a nossa posição em relação aos trópicos. No hemisfério Norte a inclinação da Estrela Polar é a latitude de um lugar.

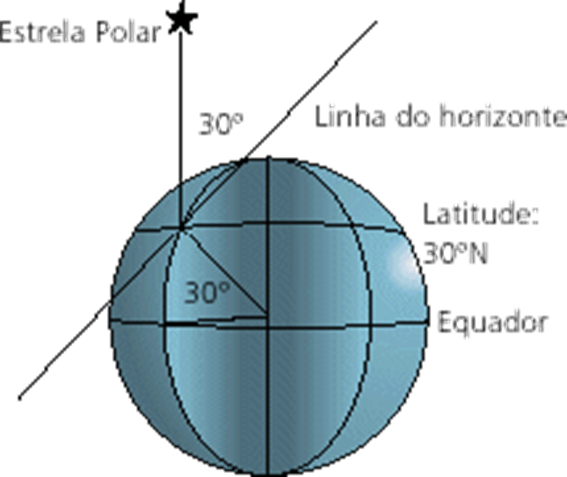

A latitude de um lugar é a medida do ângulo que se percorre quando se vai do equador até ao paralelo que passa por esse lugar, perpendicularmente ao equador. Esse ângulo é igual ao ângulo que a Estrela Polar faz com o horizonte, a qualquer hora. Medir a latitude é simples, pois no céu nocturno do hemisfério Norte da Terra, a Estrela Polar está sempre presente.
Experiência
- Com o teu quadrante mede o ângulo que a Estrela Polar faz com o horizonte. Esse ângulo é a latitude do lugar onde te encontras.
- Com o teu transferidor, mede o ângulo que a palhinha do teu relógio de sol faz com a horizontal. Esse ângulo deverá ser aproximadamente igual à latitude do lugar.
Astrolábio português do século XVII.
Foi com base em experiências com a sombra de paus e com muitas observações da posição do Sol e da Estrela Polar que se inventaram instrumentos para medir a nossa posição à superfície da Terra.
Com o astrolábio ou o quadrante pode saber-se se está mais a norte ou mais a sul, medindo o ângulo que a Estrela Polar faz com o horizonte, ou medindo a inclinação do Sol em relação ao horizonte.
Foram estes instrumentos que permitiram, a partir do século XV, o início das grandes aventuras pelos mares, possibilitando o regresso ao porto de partida, assim como a repetição das mesmas viagens.
Foi durante o século XVI que o matemático português Pedro Nunes desenvolveu instrumentos que permitiram aos navegadores traçar com precisão os mapas das rotas oceânicas.

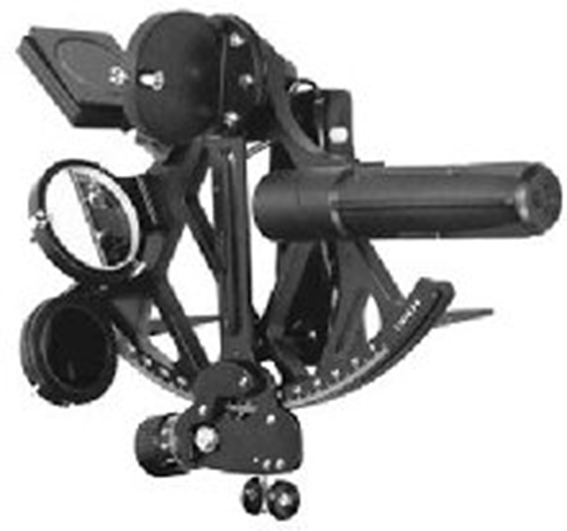

A versão moderna do astrolábio e do quadrante é o sextante, ainda hoje utilizado por todos os barcos que percorrem os mares.
Experiência
- Com o teu quadrante e o teu transferidor, mede a altura do Sol ao meio-dia solar. Compara os valores dos ângulos obtidos. Podes determinar o meio-dia solar com a ajuda do teu relógio de sol.
Pedro Nunes nasceu em Alcácer do Sal, no ano de 1502. Viveu em pleno apogeu dos Descobrimentos Portugueses e, em 1529, foi nomeado cosmógrafo real por D. João III. Pedro Nunes inventou vários instrumentos astronómicos para a resolução de alguns problemas da navegação, como o anel náutico, o instrumento de sombras e o nónio. Os dois primeiros permitem determinar a altura do Sol, e o terceiro, quando adaptado ao quadrante, permite medir fracções do grau e dá com grande rigor a altura de uma estrela. Alguns destes instrumentos foram experimentados com êxito por D. João de Castro, nas suas viagens a Goa e ao mar Vermelho. O nónio foi utilizado e adaptado na construção de dois quadrantes pelo astrónomo Tycho Brahe, cujas observações astronómicas estão na base da descrição moderna do movimento dos planetas, a partir do final do século XVI.
Já sabemos determinar posições mais a norte ou mais a sul sobre a Terra, isto é, sabemos determinar a latitude de um lugar. Para determinar completamente a nossa posição sobre a Terra é necessário saber se estamos mais a este ou a oeste, isto é, precisamos de saber a longitude. Agora, o Sol e as estrelas não nos podem ajudar.
A ideia de determinar a nossa posição este-oeste veio do Egipto, do astrónomo grego Ptolomeu, que nasceu há cerca de 2170 anos. Ptolomeu lembrou-se de passar pelo Pólo Norte e pelo Pólo Sul círculos verticais a que chamou meridianos. A posição destes meridianos era medida em relação ao meridiano dos Zero Graus que passava num ponto escolhido sobre o equador. Para Ptolomeu o meridiano zero passava pelas ilhas Canárias. Mas como esta decisão é arbitrária, ao longo da história, reis e ministros foram fazendo passar o meridiano dos Zero Graus pelos Açores, Cabo Verde, Roma, Paris, Pisa, Filadélfia e Londres. Hoje passa pelo Observatório de Greenwich, a este de Londres.

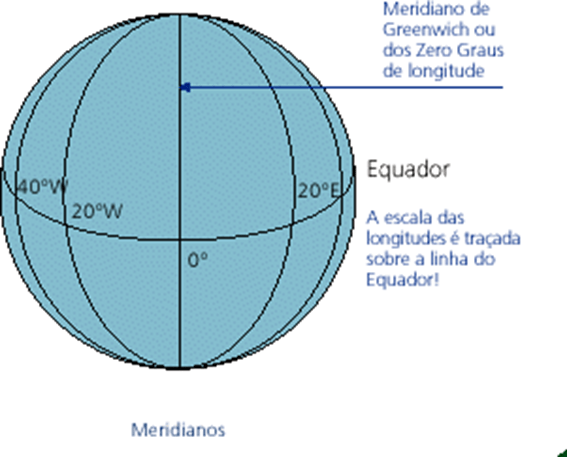

Para se determinar a longitude de um lugar, não basta definir os meridianos, são necessários instrumentos para o fazer. Uma possibilidade é através da medição do tempo, ou seja, com a ajuda de um relógio.
A determinação da longitude de um lugar baseia-se no facto de a Terra dar uma volta completa em torno do seu eixo norte-sul em aproximadamente 24 horas. Para isso é necessário saber a diferença horária entre o meio-dia solar do local e de um ponto de referência, determinado pela altura máxima do Sol nos dois locais. Como a Terra faz uma rotação completa sobre si mesma (360 graus) em 24 horas, por cada hora de diferença entre o meio-dia do ponto onde estamos e do ponto de referência, foram percorridos 15 graus para este ou para oeste.
Por exemplo, para determinar a longitude no mar basta sair do porto com um relógio que não se desacerte e, ao meio-dia local, determinar a hora no porto de partida. Com a ajuda das tábuas de navegar que têm as horas do meio-dia no porto de partida, para todos os dias do ano, os pilotos podem calcular a diferença horária entre o meio-dia solar do ponto em que estão e o do porto de partida.
Por cada hora de diferença horária, estão mais ou menos 15 graus para este ou oeste em relação ao porto de partida.
Como podemos saber a latitude, pelo ângulo que o Sol faz com o horizonte ao meio-dia ou, durante a noite, pelo ângulo que a Estrela Polar faz com o horizonte, sabemos o paralelo em que nos encontramos. Assim, sabendo o paralelo e o meridiano, podemos marcar sobre o globo terrestre a nossa posição.
Mas transportar um relógio num barco era uma tarefa complicada. Suportar os balanços dos navios, a humidade e as diferenças de temperatura, não era coisa fácil para os relógios dos séculos XV, XVI, XVII e XVIII.
Dos finais do século XV, altura em que Colombo chegou à América, até aos finais do século XVIII, o transporte de um relógio a bordo foi considerado como o problema mais difícil das ciências náuticas. As dificuldades encontradas por perda de rumo e de naufrágios foram tantas que, em 1598, o rei Filipe III de Espanha ofereceu um prémio para quem descobrisse um processo prático de determinar a longitude. Mais tarde, em 1714, o rei George III de Inglaterra, a pedido de navegadores e comerciantes, instituiu o prémio do Acto da Longitude para quem encontrasse a solução do problema da longitude.
A invenção do relógio que não se desacertava nos navios foi feita pelo artesão inglês John Harrison, em meados do século XVIII, e o primeiro teste náutico foi efectuado em 1736, numa viagem para Lisboa. A invenção de John Harrison só foi reconhecida em 1773, quando recebeu o prémio do Acto das Longitudes.
Só depois de 1773 é que se tornou possível determinar com precisão longitudes no mar. Até lá, a navegação era feita com grande risco, tendo ficado na história vários relatos de acidentes por perda de orientação. Muitas vezes, por segurança, os navegadores seguiam rotas ao longo de paralelos, mantendo sempre a mesma altura do Sol ao meio-dia. Foi o caso de Cristóvão Colombo que, em 1492, chegou à América navegando sempre ao longo de um paralelo.
Pedro Nunes nasceu em Alcácer do Sal, no ano de 1502. Viveu em pleno apogeu dos Descobrimentos Portugueses e, em 1529, foi nomeado cosmógrafo real por D. João III. Pedro Nunes inventou vários instrumentos astronómicos para a resolução de alguns problemas da navegação, como o anel náutico, o instrumento de sombras e o nónio. Os dois primeiros permitem determinar a altura do Sol, e o terceiro, quando adaptado ao quadrante, permite medir fracções do grau e dá com grande rigor a altura de uma estrela. Alguns destes instrumentos foram experimentados com êxito por D. João de Castro, nas suas viagens a Goa e ao mar Vermelho. O nónio foi utilizado e adaptado na construção de dois quadrantes pelo astrónomo Tycho Brahe, cujas observações astronómicas estão na base da descrição moderna do movimento dos planetas, a partir do final do século XVI.
A determinação da latitude e da longitude por um navegador
Um navegador sai de Lisboa com um relógio que não se desacerta em relação a outro que fica no ponto de partida.
Passados uns dias, quando o Sol está na sua posição mais elevada no céu (meio-dia solar), vê que horas são em Lisboa e determina, com o seu astrolábio, quadrante ou sextante, o ângulo que o Sol faz com o horizonte. O navegador determina, com a ajuda da bússola, se o Sol ao meio-dia está para norte ou para sul. Então, escreve num papel os seguintes dados, relativos ao meio dia solar do local onde se encontra:
Altura e direcção do Sol ao meio-dia solar: 62º, na direcção do sul.
Valor marcado pelo relógio com a hora de Lisboa: 13 h 28.
Data: 22 de Julho.

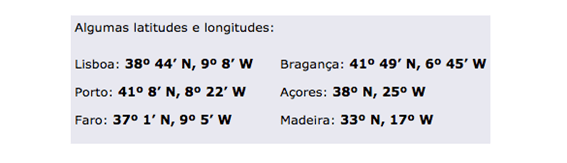

Latitude e longitude em Lisboa (porto de saída): 38º 44´ N, 9º 8´ W.
A partir destes dados, para saber a sua posição, o navegador vai pensar da seguinte maneira:Calcular a latitude seria muito simples se estivesse num dos equinócios, em que o Sol ao meio-dia está na vertical do equador: como a direcção da Estrela Polar faz um ângulo de 90º em relação ao equador, a latitude seria dada directamente por 90º menos o ângulo que o Sol faz com o horizonte. Por outro lado, desde que saí de Lisboa, há já alguns dias, que o Sol do meio-dia esteve sempre para sul e portanto tenho de estar a norte do equador.
Vejamos então qual será a posição do Sol no equinócio quando vejo o Sol do meio-dia para sul:
Como do solstício ao equinócio decorrem 92 dias, a altura do Sol ao meio-dia, em relação ao equador, varia 15´ 20´´ por dia, que obtive dividindo 23º e 30’ por 92 dias. Ora, no dia 22 de Julho, 61 dias antes do equinócio, o Sol está entre o equador e o trópico, pelo que a altura do Sol em relação ao equador é 15´ 20’’ vezes 61, ou seja, 15º 35´. Então, para calcular a latitude do lugar, tenho de descontar este ângulo ao que medi, 62º, como fiz para o dia do solstício. Assim, o ângulo para o cálculo da latitude é 62º menos 15º 35´, isto é, 46º 25´. Finalmente, posso calcular a latitude como no dia do equinócio: 90º – 46º 25’ = 43º 35´ N.
Para calcular a longitude tenho de saber a que horas foi o meio-dia solar em Lisboa e comparar com as horas a que ocorreu o meio-dia solar no ponto onde me encontro. Com a ajuda das tabelas náuticas que os astrónomos do meu porto de saída fizeram, sei que o meio-dia solar em Lisboa se deu às 12h e 43 min. Assim, no ponto onde me encontro o meio-dia solar deu-se 45 minutos mais tarde que em Lisboa. Como a Terra roda 15º por hora, a uma diferença horária de 45 minutos corresponde um ângulo de 11º 15’. Assim, como a Terra roda de Oeste para Este, estou a oeste do ponto de partida, na longitude 9º 8´ + 11º 15´ = 20º 23´ W.
A posição do navegador sobre a Terra é 43º 35’ N, 20º 23’ W. Se marcares estas coordenadadas no teu globo terrestre verás que o navegador está no oceano Atlântico Norte, a noroeste de Lisboa e a nordeste dos Açores.
Actividade
- Localiza no globo terrestre o sítio onde vives e determina aproximadamente a sua latitude e longitude.
A ECLÍPTICA
Caderno Latitudes e Longitudes
Há mais de 2000 anos, os astrónomos egípcios e gregos, ao observarem o céu nocturno, aperceberam-se de que havia conjuntos de estrelas, as constelações, que mantinham aproximadamente as mesmas posições relativas.

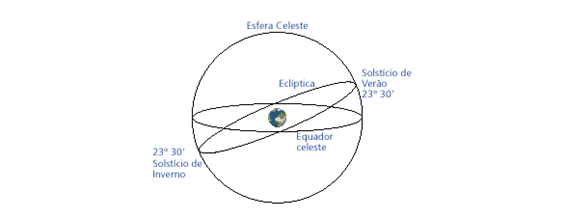

Então imaginaram que o Universo era uma esfera enorme com estrelas fixas. Chamaram-lhe Esfera Celeste e firmamento ao conjunto de todas as estrelas fixas. Hoje sabemos que não é assim. As estrelas do firmamento movem-se, mas estão tão longe que é muito difícil observar o seu movimento, mesmo com os telescópios mais poderosos.
Como a Terra se encontra no centro da Esfera Celeste, de 24 em 24 horas, aproximadamente, vêm-se as estrelas na mesma posição do firmamento. E o que se passa em relação ao Sol?
Se marcarmos sobre a Esfera Celeste a posição do Sol ao meio-dia durante um ano, ele vai descrever uma circunferência, inclinada 23º 30’ em relação ao equador da Esfera Celeste. Esta órbita aparente do Sol na Esfera Celeste chama-se eclíptica. A inclinação da eclíptica é igual à inclinação do eixo Pólo Norte-Pólo Sul em relação ao plano da órbita da Terra.
É no dia 21 de Março aproximadamente ao meio-dia, no ponto em que o equador cruza o meridiano de Greenwich, que o Sol, no seu movimento aparente em torno da Terra, cruza o equador Celeste. É a partir desse instante que os relógios são acertados, que se contam os dias, as noites e as épocas do ano. Para manter esta regularidade do movimento aparente do Sol em torno da Terra é necessário acertar o calendário de quatro em quatro anos, nos anos bissextos e, menos frequentemente, atrasar ou adiantar os relógios de alguns segundos. Por exemplo, por decreto papal do ano de 1582, o dia 5 de Outubro passou a ser 15 de Outubro. Na passagem do ano de 1999 para o ano 2000, os segundos finais do ano de 1999 deverão ser contados da seguinte maneira: …, 5, 4, 3, 2, 1, 1, 0, ano 2000!
É o acerto da hora com as regularidades aproximadas do movimento dos corpos celestes que permite determinar latitudes e longitudes. Sabendo que a Terra roda em média 15º por hora, que no dia 21 de Março de 1999, no lugar da Terra 0º N 0º W, o meio-dia solar é às 12 h 06 min, podemos determinar, com uma aproximação de minutos, a hora do meio-dia solar em qualquer ponto da Terra.
Durante a época dos Descobrimentos os navegadores portugueses conseguiram fazer mapas das regiões descobertas apenas com o astrolábio, a bússola, um compasso, um globo terrestre e uma ampulheta. Um desses mapas é o planisfério de Alberto Cantino, de 1502.
Comparando os dois mapas, facilmente se conclui que, no planisfério Cantino, as latitudes, ou seja as posições dos trópicos e do equador, estão bem determinadas. As longitudes não estão bem determinadas devido à inexistência de bons relógios. Estes mapas, que forneciam uma ideia aproximada da forma dos mares e continentes, foram uma ajuda preciosa para os navegadores e comerciantes.
Actualmente, a determinação da longitude e da latitude pode ser feita por métodos electrónicos com base em satélites artificiais, ajudando navios e aviões a orientarem-se na Terra.
Com os satélites artificiais, é possível sabermos a nossa posição sobre a Terra, a hora e a altitude acima do nível médio do mar. São ao todo 24 satélites, a 20 200 km de altitude, que dão uma volta completa à Terra em 12 horas. Estes satélites estão constantemente a enviar para a Terra ondas de rádio que podem ser captadas por uma antena. Com um aparelho especialmente construído para captar esses sinais de rádio, sabemos imediatamente as nossas latitude, longitude e altitude sobre a Terra. Em qualquer ponto da Terra podem sempre receber-se os sinais de cinco a oito desses satélites.
Este processo designa-se por GPS que são as iniciais em inglês da designação Sistema de Posicionamento Global.
Constelação de satélites GPS na sua órbita em torno da Terra.

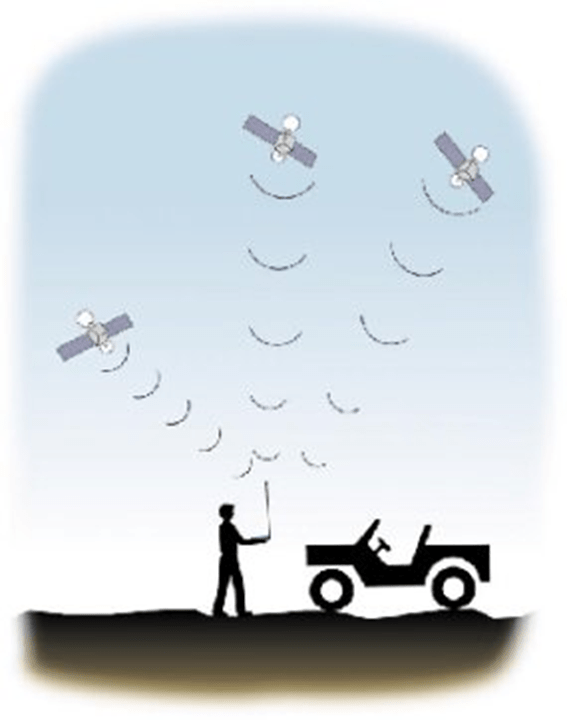

Cada satélite da constelação GPS está sempre a enviar para a Terra um sinal de rádio com a sua posição, latitude, longitude e hora. Umas ondas de rádio chegam primeiro, outras chegam mais tarde, dependendo da distância de cada satélite à antena. Recebendo os sinais de pelo menos quatro satélites, o aparelho GPS tem uma calculadora que foi programada para determinar a latitude e a longitude do local onde se encontra.
Actualmente, os aviões e os navios estão equipados com receptores GPS. No entanto, como a recepção de sinais GPS depende das condições atmosféricas, por razões de segurança, os navios têm sempre um sextante a bordo.
O MAPA DA TERRA
Caderno Latitudes e Longitudes
Um mapa é uma representação simplificada de povoações, relevo, caminhos, rios, continentes e oceanos. Assim como existem mapas da Terra ou dos países, também existem plantas de cidades e cartas topográficas. São todos mapas. Foram feitos no passado com a ajuda da bússola, do astrolábio e do quadrante, e com uma fita métrica. Actualmente são feitos por fotografia aérea e com a ajuda do GPS.
Os mapas servem para várias coisas.
O mapa-mundo dá-nos a descrição dos países, dos grandes rios e montanhas, a posição dos oceanos e dos desertos, etc.
O mapa de um país dá-nos a indicação das cidades e vilas mais importantes, das estradas, etc.
A carta topográfica tem informação sobre o relevo, os caminhos, as casas, as florestas, etc.
A planta de uma cidade diz-nos onde são as ruas, os monumentos, os jardins, etc.
Em todos os mapas estão indicadas as direcções cardeais, assim como a escala.
Mapa da Terra com a indicação do relevo nos continentes e no fundo dos oceanos. A azul estão indicados os mares. O azul-escuro representa as regiões oceânicas mais profundas e o azul-claro as zonas menos profundas. Os continentes estão representados a amarelo e as regiões mais escuras referem-se ao relevo. Marcámos no mapa a posição do equador, do meridiano de Greenwich, dos trópicos de Câncer e Capricórnio, e dos círculos polares árctico e antárctico.
Vista aérea da Península de Setúbal
